1、IGBT溫度傳感器異常

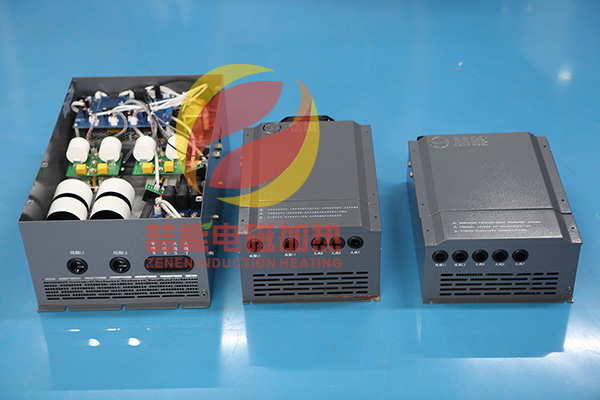

本電磁加熱控制器IGBT溫度采樣選用了NTC熱敏電阻。當控制器檢測到傳感器開、短路時，顯示窗1會顯示“E3”并閃爍，“溫度”指示燈會閃爍提示，蜂鳴音每5秒短響3次。

解決方法：

（1）出現傳感器異常后請先將傳感器引線主板上拔下，再用萬用表測量其阻值，常溫25℃時阻值應約為10K，否則傳感器已損壞。

（2）如傳感器正常，再檢測傳感器引線是否與CN3連接正常。C36、R16是否開、短路。

（3）檢測U5第16腳是否連接正常。

2、過流

當電流大于120A時，控制器會自動檢測，如果連續三次檢測均大于120A時顯示窗1會顯示“E2”并閃爍，“過流”指示燈會閃爍提示，蜂鳴音每5秒短響2次。

解決方法：

（1）請確認線圈電感是否偏離正常的設計參數。

（2）檢測R30是否變質。

（3）可考慮U5是否損壞。

（4）這種情況通常與線圈參數不合適有很大關系！

3、線圈短路

本控制器具有線圈短路檢測功能，通過對IGBT 模塊UCE飽合壓降檢測來保護因線圈短路引起的IGBT損壞。本控制器連續三次檢測UCE超過設定值 ，則會關閉輸出。顯示窗1會顯示“E4”并閃爍，“短路”指示燈會閃爍提示，蜂鳴音每5秒短響4次。

解決方法：

（1）檢查線圈是是否有漏電、短路或電感量太小。

（2）檢測主板與IGBT連線是否開路。

（3）檢測D10、D11、D12、D13、ZD1、ZD2、ZD3、ZD4、R29、R26、R27、R28等元件是否開路或變值。

（4）檢測光耦U1、U2、U3、U4是否損壞。

（5）檢測U5第19腳是否為高電平，否則U5已損壞。

4、當電流小于5A時，控制器會自動檢測，如果連續超過三次檢測均小于5A時顯示窗1會顯示“E1”并閃爍，“電流小”指示燈會閃爍提示，蜂鳴音每5秒短響一次。

解決方法：

（1）確認線圈是否已正確連接。

（2）檢測與低頻互感器相連的相線是否正常。

（3）檢測低頻互感器是否開、短路。

（4）檢測CN7連接是否正常。

（5）檢測C39、DB1、R30、C41、R19、C40、C42、是否短路。

（6）檢測DB1、R20、R18是否開路。

（7）檢測U5第18腳是否接觸良好。
