已知條件：

1.滾筒材質為碳鋼或不銹鐵，尺寸初步設計為Ф500*1500（不含進出料口），壁厚為8mm，自重約120kg。

2.加熱物料組成：鉻礦砂（80%），石英砂（20%），炭黑（0.5%）。含水量：濕物料水份小于5%，經過干燥去除表面水及絕大部分結晶水，要求干物料水份小于0.1%。

3.要求在規定的時間內將滾筒筒體加熱到500-600℃，并從常溫將500KG物料加熱到210-260度。

功率計算：

熱量計算公式Q=cm△t，由于無實際物料數據，按照礦砂的比熱容根據測定數據進行測算。另外水的比熱容取4.2KJ/(kg·℃)，鋼的的比熱容取0.46KJ/(kg·℃)。

假定經過計算后所需功率為50KW（以此為例進行展開描述）。

注意所需功率還與物料真實比熱容、含水量，加熱時間，筒體的保溫效果，以及排濕所帶走的熱量有很大關系，需要實時監控、調節物料進出速度與功率的關系。

基本方案：

根據以上計算，可以采用單臺50KW對干燥滾筒進行整體加熱，加熱控制器及溫控儀表集中在一臺配電柜中統一控制（如下圖，示意）。

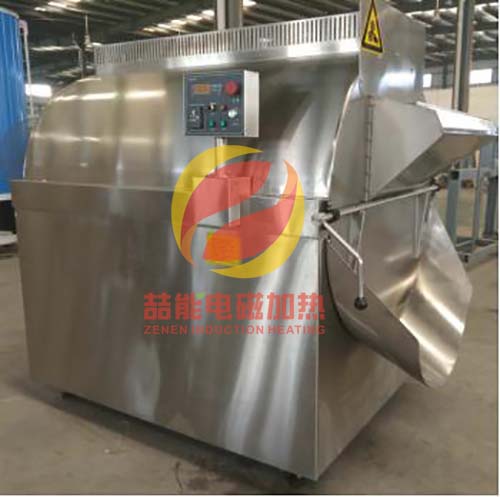

參考案例如下：

實施工藝：

供貨內容清單

1.假設干燥滾筒主體的管路接口和所有相關結構不影響線圈的布置和干擾加熱。

2.根據加熱要求及電源型號，建議保溫層厚度為5cm，外面用高溫布包扎緊。

3.在保溫層的外表面布置好線圈，線圈的疏密和匝數根據感量要求確定，并臨時固定。

4.將線圈多點剛性可靠固定，并采用合適的外包殼材料或者不外包。

5.客戶負責提供不小于25平方毫米（120A）的3+1+1主供電電纜到加熱設備的安裝位置。，連接好進出電纜和控制信號，通電測試加熱效果。

6.現場安裝完成后，正式工作前，請注意設備及動力柜的良好接地。
